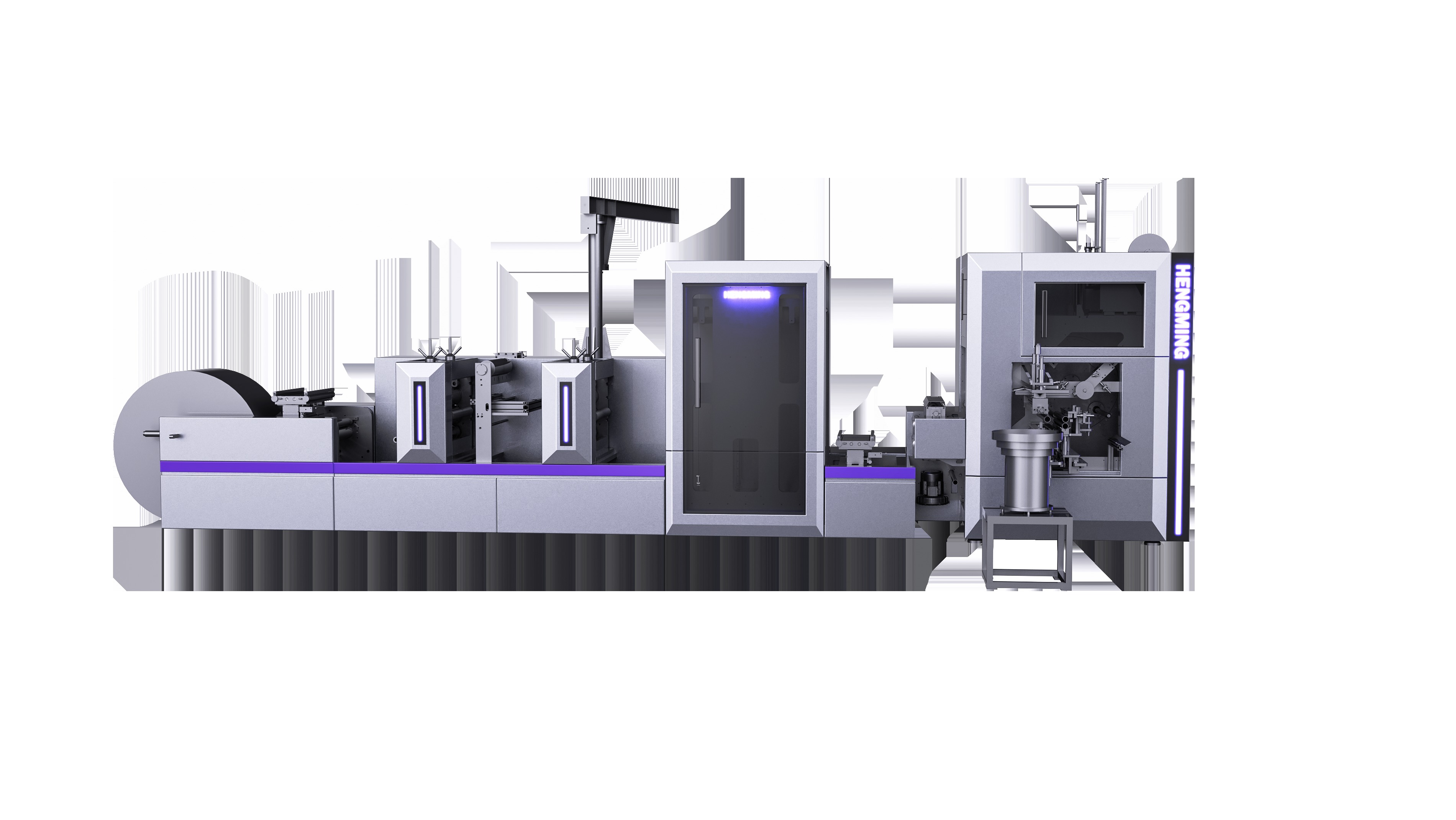

HM-MQSJ350/450/570
Полностью автоматическая ротационная высекальная машина для резки и перемотки с 4 валами без клея
Полностью автоматическая ротационная высекальная машина для резки и перемотки с 4 валами без клея имеет такие функции, как автоматическое продевание сердечника, автоматическое запечатывание или маркировка и другие функции, может осуществлять непрерывную перемотку в режиме онлайн, может быть подключена к высекальной машине, машине для резки, флексографской печатной машине и другому оборудованию. Перемотчик оснащен пневматическим валом 1 дюйм, 1,5 дюйма, 3 дюйма, который можно заменять, что снижает трудозатраты и повышает эффективность.
Основные характеристики:
1: Полностью автоматическая машина для резки и перемотки имеет функцию автоматического продевания сердечника и автоматической маркировки хвостовика рулона бумаги.
2: Полностью автоматическая машина для резки и перемотки использует устройство хранения бумажного материала для поддержания постоянной скорости высекальной станции, нет необходимости наносить клей на бумажный сердечник, нет складок при автоматической перемотке материала, отсутствие клея позволяет экономить электроэнергию и затраты на клей, повышая эффективность.
3: Полностью автоматическая машина для резки и перемотки может работать онлайн с высекальной станцией, флексостанцией и т. д., часть перемотки может быть взаимозаменяемой с пневматическим валом 1 дюйм, 1,5 дюйма, 40 мм, 3 дюйма и т. д.
4: Корпус высекальной станции имеет толщину 50 мм для повышения точности высечки и более стабильной высечки, нижний ролик высечки с 166T (чем больше нижний ролик высечки, тем меньше колебаний и стабильнее при работе машины на высокой скорости), использование материала D2, точность колебаний в степени μ, может обеспечить стабильную высечку подложки 38 г на высокой скорости.
Технические характеристики:
| Модель | HM-MQSJ350 | HM-MQSJ450 | HM-MQSJ570 |
| Максимальный диаметр размотки | 1200 мм (около 6000 м) | 1200 мм (около 6000 м) | 1200 мм (около 6000 м) |
| Максимальная ширина подачи бумаги | 350 мм | 450 мм | 570 мм |
| Направляющая полотна | Ультразвуковая направляющая полотна | Ультразвуковая направляющая полотна | Ультразвуковая направляющая полотна |
| Длина высечки | 90T-150T | 110T-175T | 130T-200T |
| Высекальная станция | 3-роликовые структуры | 3-роликовые структуры | 3-роликовые структуры |
| Скорость высечки | 150 м/мин | 150 м/мин | 150 м/мин |
| Точность высечки | +-0,15 мм | +-0,15 мм | +-0,15 мм |
| Сервопривод высечки | 5 комплектов | 5 комплектов | 5 комплектов |
| Блок хранения материала | 1 сервопривод | 1 сервопривод | 1 сервопривод |
| Блок хранения материала | 32 метра | 32 метра | 32 метра |
| Максимальная скорость перемотки | 50-150 мм | 50-150 мм | 50-150 мм |
| Пневматический вал с 4 шпинделями | 25 мм/40 мм/76 мм | 25 мм/40 мм/76 мм | 25 мм/40 мм/76 мм |
| Максимальный диаметр перемотки | 300 мм | 300 мм | 300 мм |
| Минимальная ширина перемотки | 40 мм | 40 мм | 40 мм |
| Клей или нет | Без клея, экологически чистый | Без клея, экологически чистый | Без клея, экологически чистый |
| Электропитание | 380 В 50 Гц 3P Может быть настроено в соответствии с требованиями клиента с трансформатором напряжения |
380 В 50 Гц 3P Может быть настроено в соответствии с требованиями клиента с трансформатором напряжения |
380 В 50 Гц 3P Может быть настроено в соответствии с требованиями клиента с трансформатором напряжения |
| Мощность | 22 кВт | 25 кВт | 25 кВт |
| Подача воздуха | 0,8 МПа 1 м3/мин | 0,8 МПа 1 м3/мин | 0,8 МПа 1 м3/мин |
| Размер | 7300x3180x2800 | 7300x3280x2800 | 7300x3400x2800 |
| Вес | 7200 кг | 7700 кг | 8300 кг |
