| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | supreme |
| Сертификация: | CE |
| Номер модели: | RY-B |
| Количество мин заказа: | 1 |
| Цена: | negotiable |
| Упаковывая детали: | Коробка окуривания деревянная |
| Время доставки: | 30-60 рабочие дни |
| Условия оплаты: | L/C, T/T, Western Union, MoneyGram |
| Поставка способности: | 20SET/MONTH |
| видео: | Для видео, отправленного, пожалуйста, на Wechat/wa Me: +8618072118971 | Язык: | Можно настроить на обычный язык клиента для простых операций |
|---|---|---|---|
| Наименование продукта: | Бумага крена RY-B-6 Color-1000mm (30-260g/㎡) и другой гибкий тип печатная машина блока упаковочных м | Примечание: | Из-за модернизации и развития, выше таблицы данных и изображения только для справки, для новейших ма |

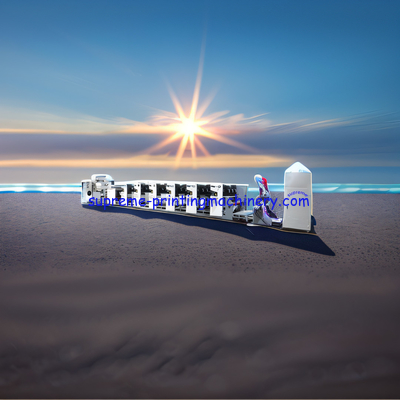

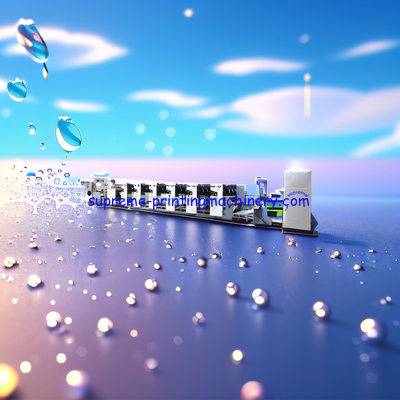

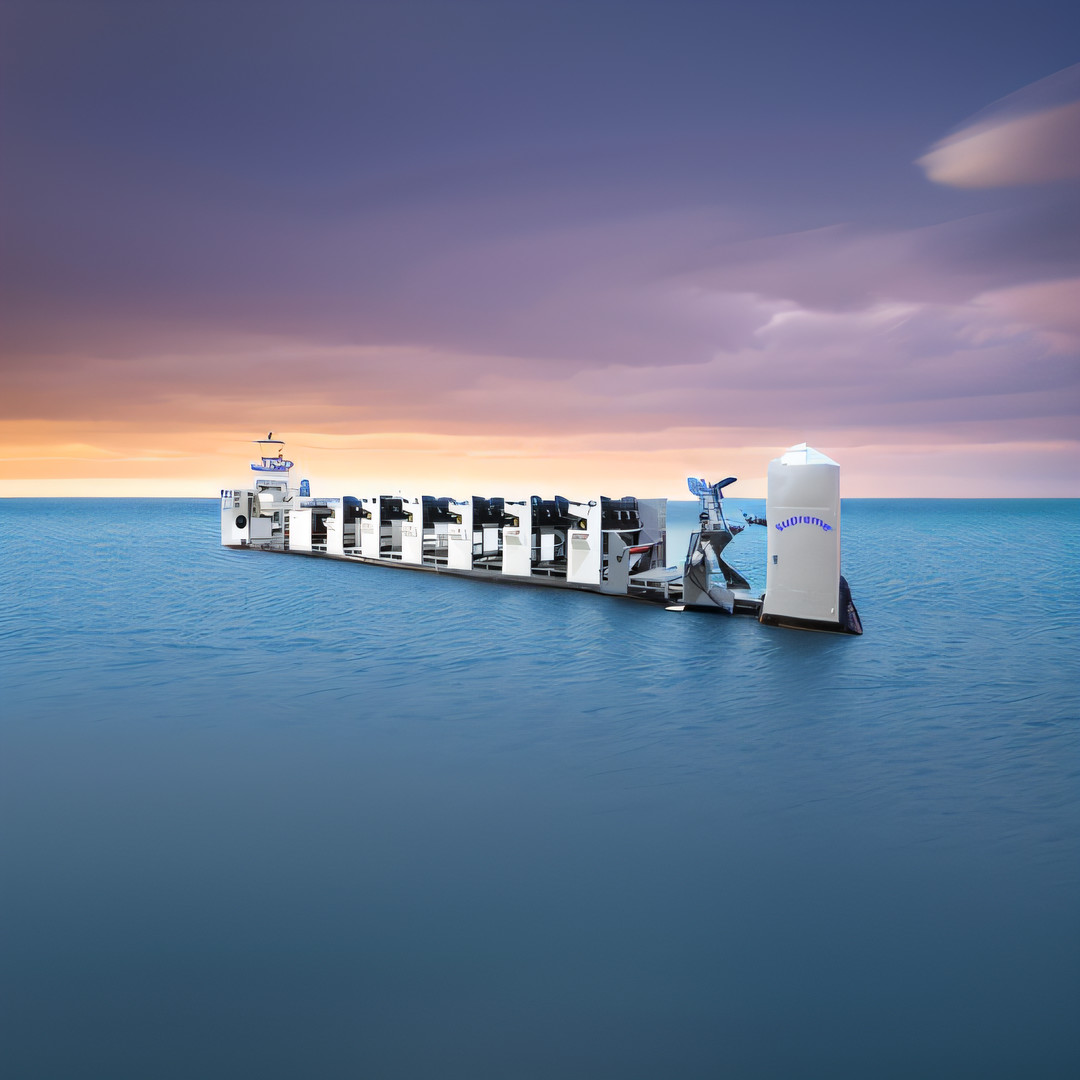

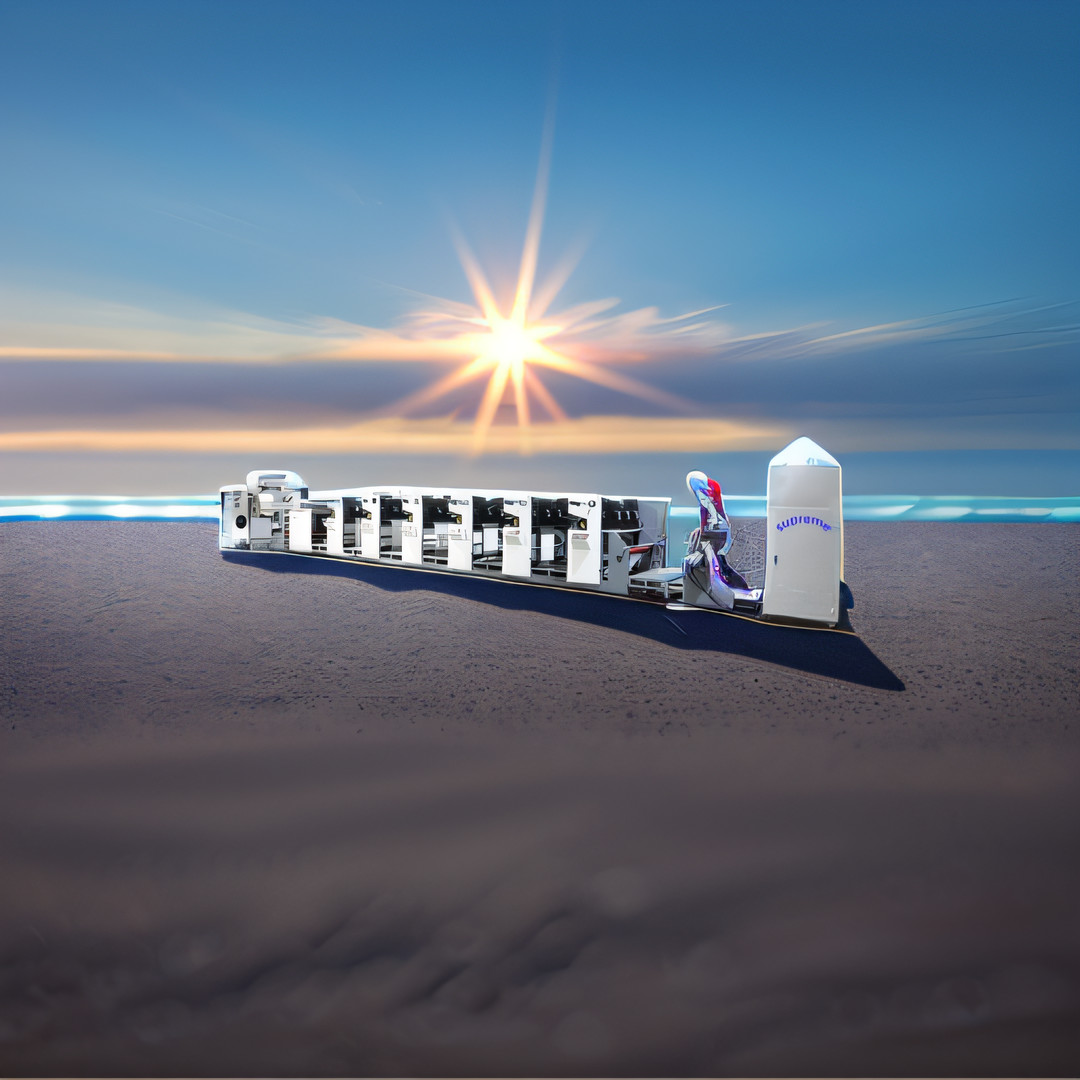

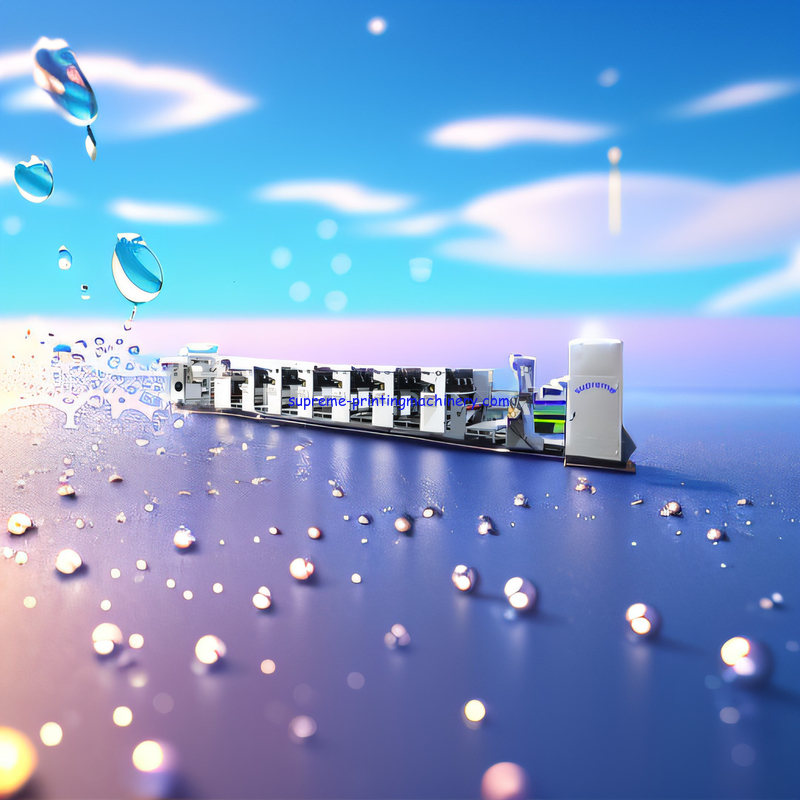

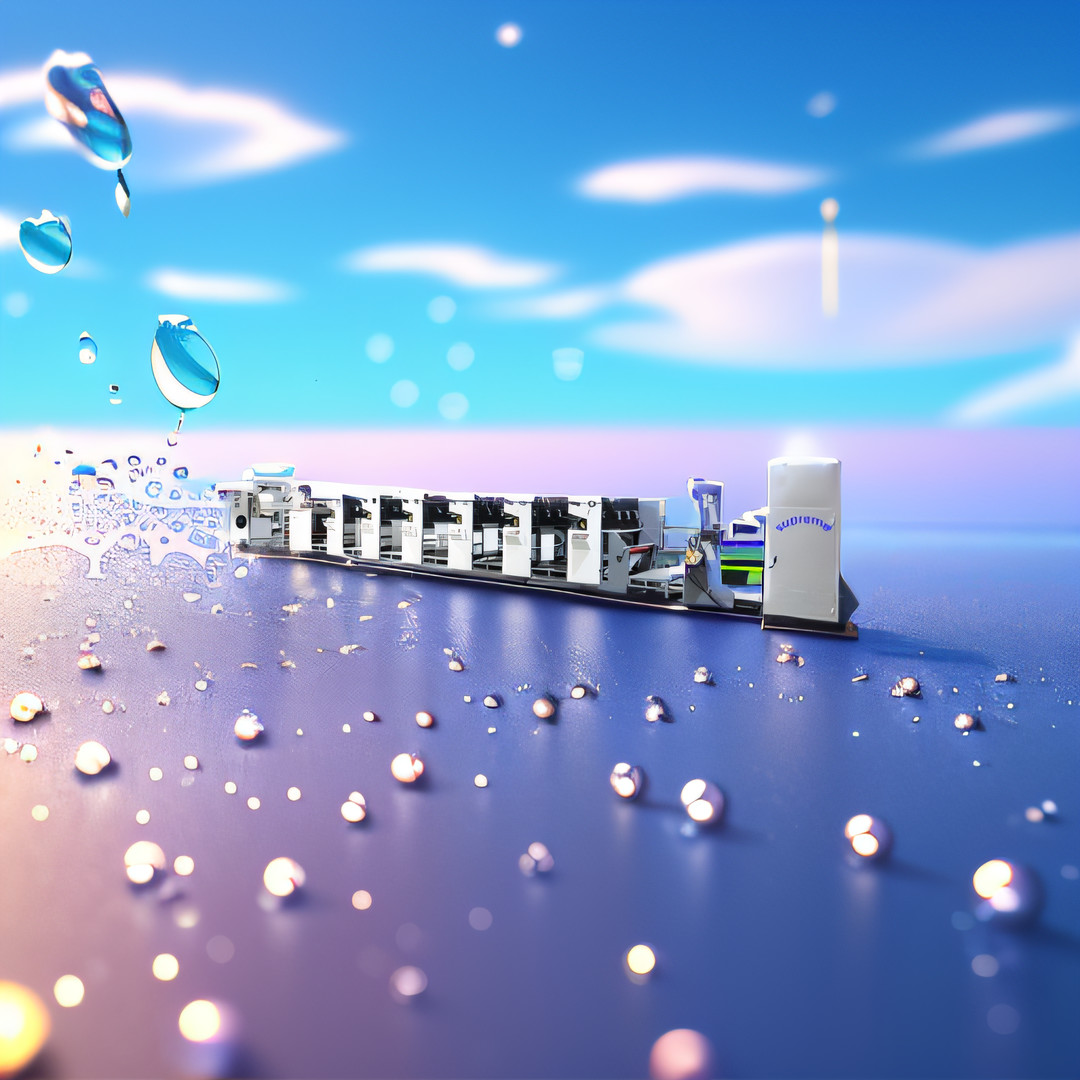

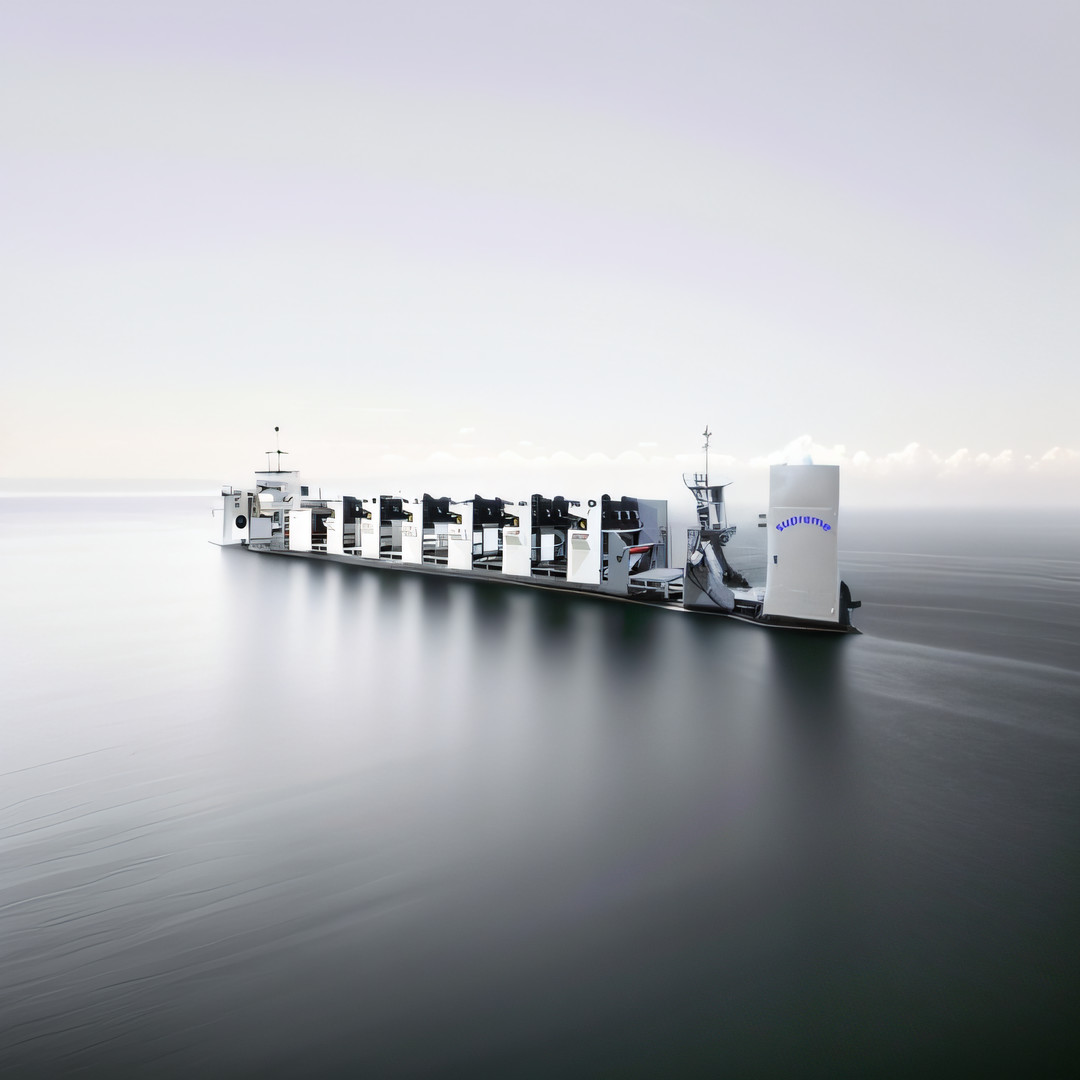

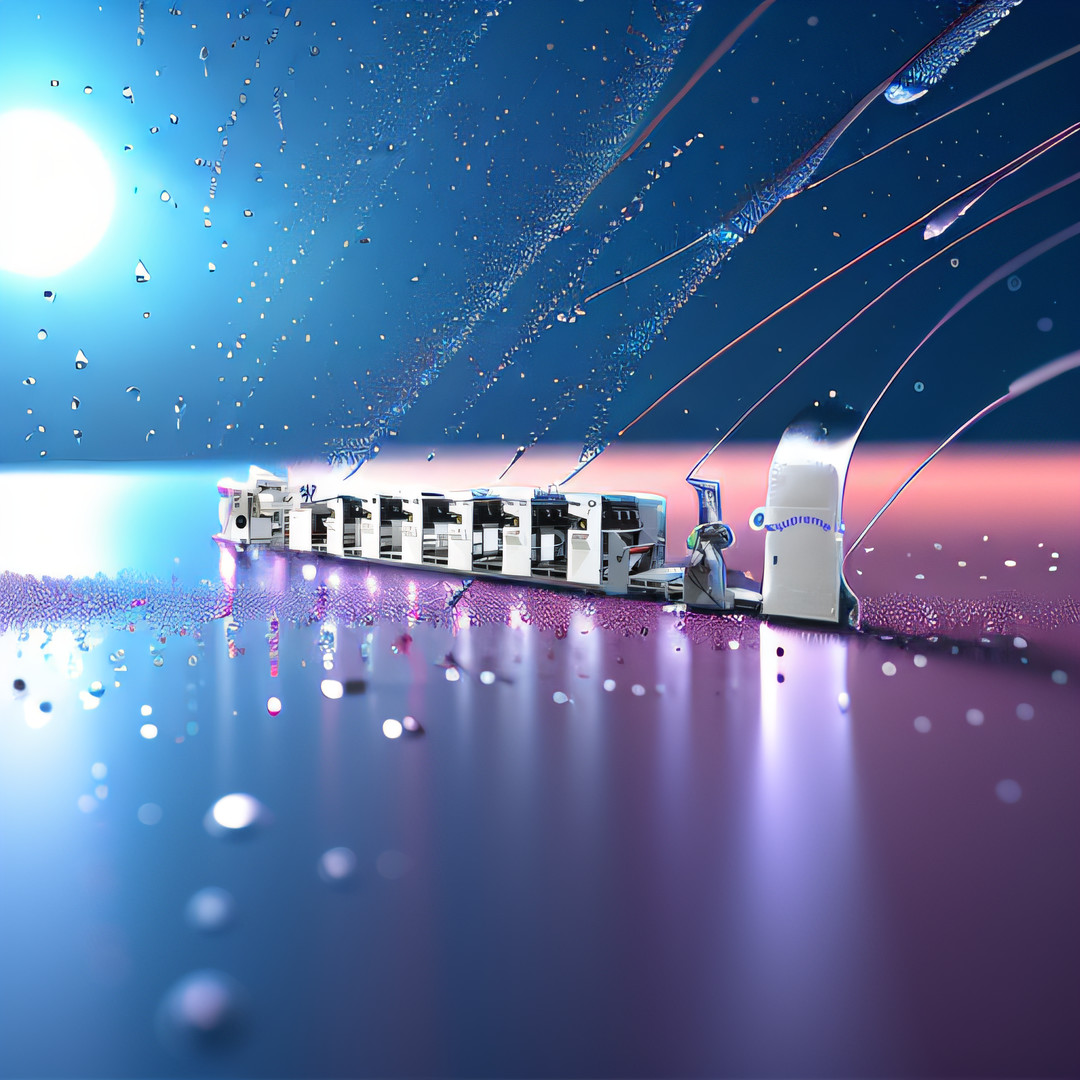

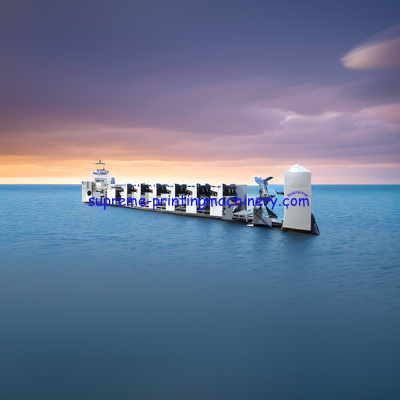

RY-B-6 Цветовая - 1000 мм Руловая бумага ((30-260 г/м2) и другие гибкие упаковочные материалы
https://www.youtube.com/@labelturretrewindingmachinery
| 1"Подложка для печати: | |||||
| Руловая бумага ((30-260 г/м2) и другие гибкие упаковочные материалы | |||||
| 2Принцип работы машины (в основном включает следующие части): | |||||
| Одиницы развертывания Коррекция предварительного нажатия Предварительная тяга Объединение печати (в 4 цветах) Теплосушка Возвращение тяги Возвращение устройства управления и консоли | |||||
| 3Основной параметр | |||||
| Модель | RY-B | ||||
| Цвет печати | 6Цвет | ||||
| Максимальная ширина материала | 1000 мм | ||||
| Максимальная эффективная ширина печати | 970 мм | ||||
| Длина печати | 360-960 мм | ||||
| Механическая скорость | 50-200 м/мин | ||||
| Скорость печати | 50-180 м/мин ((В соответствии с печатью различных материалов) | ||||
| Точность печати | +-0,15 мм | ||||
| Толщина плиты | 1.7 мм | ||||
| Толщина двухсторонней клейкой ленты | 0.38 мм | ||||
| Анилоксные ролики | Керамический анилоксовый ролик | ||||
| Тип чернил | Чернила на водной основе или растворительная чернила | ||||
| Мощность отопления | 72 кВт | ||||
| Общая мощность | 125 кВт | ||||
| Машины | Около 12500 кг. | ||||
| Размер машины | 18500*3000*1700 мм | ||||
| Рабочее питание | 3P 380V 50HZ | ||||
| 4Основные компоненты машины: | |||||
| 1) Раковина | |||||
| Принять утолщенный специальный чугунной стенки, расширенный мост, основание подключено к фундаменту | |||||
| 2),Объединение разветвления | |||||
| Станция отдыха | Одинокий | ||||
| Метод контроля | Автоматическое регулирование напряжения пневматического тормоза | ||||
| Пневматическое торможение | 3 балла | ||||
| Максимальный диаметр разворачивания | 1500 мм | ||||
| Воронка отвёртки | Без вала | ||||
| Регулятор напряжения | Автоматический регулятор напряжения (небольшие колебания напряжения при перемотке) | ||||
| Способ поддержки | Подшипник подкрепляет вал разряда, что минимизирует механическое сопротивление и, таким образом, создает небольшое напряжение для пассивного разворачивания. | ||||
| Режим загрузки | Гидравлическая загрузка | ||||
| 3),Объединение EPC: | |||||
| Структура | Тип качается вперед и назад | ||||
| Составить | Контроллер + синхронный двигатель + фотоэлектрическое око | ||||
| Метод EPC | Фотоэлектричество | ||||
| Метод контроля | Синхронный двигатель | ||||
| Расстояние | +-50 мм | ||||
| 4) поток материалов: | |||||
| Способ вождения | Пассивная трансмиссия | ||||
| Метод потока материалов | Алюминиевые рулевые ролики | ||||
| Фиксированный тип | Подшипник | ||||
| 5),Освободить тяговую установку | |||||
| Структура | Тип ролика между резиновым колесом и стальным роликом;Сталевой ролик является силовым роликом, а резиновый ролик - роликом давления | ||||
| Режим регулирования давления | Цилиндр | ||||
| Характеристики | Комбинация стальных сгибающих роликов, высокая точность разделения натяжного сечения | ||||
| Путь движения | Единое приводное устройство на сервомоторе+передаче | ||||
| 6),Флексопринтер: | |||||
| (1) Цвет печати | 6 цветов | ||||
| (2) Состоит из: | |||||
| Поддержка, нижний батончик, батончик, анилоксовый ролик, скреб, мото+оборудование, регулирующий ручной качели + винтовой стержень, масляный баллон, подшипник | |||||
| (3)Функция каждого компонента: | |||||
| поддержка | Поправить всю печатную фиксацию | ||||
| Нижний ролик | Он использует специальную сталь, электропластированный защитный слой твердой обмотки с 10 проводов толщиной, шлифовальной машины отделки, ошибка оттока меньше 0,02 мм,и использует сервомотор и спиральную трансмиссию | ||||
| Цилиндр печати | Функция наклеивания пластины, использование валового ролика пластины, может быть быстро заменена, каждая пластина с центральной линией, легко наклеивать позиционирование пластины. | ||||
| Печатная пластина | Резиновая плита (1,7 мм: клиенты могут выбирать в соответствии со своими потребностями) | ||||
|
Анилоксные ролики |
Керамический анилоксовый ролик: подходит для всех видов высокоточных узоров, тонких линий и тонких шрифтов и другой полной печати.с гибким вращением и длительным сроком службы | ||||
|
Лекарственное лезвие |
Лечебное лезвие фиксируется одним валом для увеличения веса давления вниз, и оно регулируется с двусторонним положением.Направление давления регулируется с помощью винтов для удобной регулировки в любое время. | ||||
| Регулировать ручной поворот + винт | Регулирование давления до и после печати | ||||
| Подшипник | Полузакрытые подшипники, изготовленные в Японии | ||||
| Режим привода | Сервомотор + редуктор, каждая цветовая группа управляется сервомотором, редуктор принимает высокоточную обработку машины для свертывания | ||||
| 7) Регистрационная единица цвета: | |||||
| Составить |
1Горизонтально: Сервомотором 2Продольный: двигателем переменного тока |
||||
| Точность регистрации | ± 0,15 мм | ||||
| Расстояние регистрации | 360° | ||||
| 8) Теплосушильная установка: | |||||
| Структура | Печь: каждый цвет в середине с использованием независимой закрытой системы сушки и с функцией циркуляции воздуха. | ||||
| Длина печи | 1.2 м * 6 комплектов | ||||
| Режим нагрева | Электрическое отопление | ||||
| Мощность отопления | 72 кВт | ||||
| Отправляйте горячим способом | Вентилятор | ||||
| мощность вентилятора | 2.2квт: 6 штук | ||||
|
Другие примечания |
Температура сушки каждого раздела может устанавливаться самостоятельно в зависимости от материала печати.Объем воздуха для сушки каждого раздела может быть установлен самостоятельно в соответствии с фактической ситуацией печати и автоматическим постоянным регулированием температуры | ||||
| 10),Устройство обнаружения изображения: | |||||
| Функция | Проверка качества печатных изделий | ||||
| составляет | Камера + контроллер + дисплей | ||||
| Режим отображения | В соответствии с потребностями конкретных потребностей в регулируемом диапазоне для расширения сферы инспекции | ||||
| Режим обнаружения | Левое и правое движение | ||||
| 11),Устройство тяги на обратном повороте: | |||||
| Составить | Тип ролика между резиновым колесом и стальным роликом;Сталевой ролик является силовым роликом, а резиновый ролик - роликом давления | ||||
| Режим регулирования давления | Цилиндр | ||||
| Спецификации | Комбинация стальных сгибающих роликов, высокая точность разделения натяжного сечения | ||||
| Характеристики | Объединенный привод с основным двигателем | ||||
| 12),Объединение переплетения: | |||||
| Сделайте обратный откат статина | Одна станция | ||||
| Способ переворачивания | Мотор обратного намотки | ||||
| Мощность двигателя | 5.5 кВт | ||||
| Максимальный диаметр переворачивания | 1500 мм | ||||
| Ворот обратного поворота | Воздушный вал ((диаметр: 76 мм) | ||||
| Поддержка | Руководящая рельса | ||||
| Способ разгрузки | Гидравлическая разгрузка | ||||
| 13), Электрическая установка: | |||||
|
(1) Часть электрического шкафа |
1Все электрические приборы и системы управления централизованно установлены в электрическом шкафу без пыли с вентилятором, который установлен на стороне приемного устройства.Мост оборудован пешеходным проходом сверху, чтобы облегчить проверку проводов. 2. Защита электрического шкафа IP54, хорошая герметика |
||||
|
(2)Электрическая система управления |
1. Управление всей машиной использует централизованное управление PLC, чтобы реализовать систематическое управление напряжением в замкнутом цикле всей машины Контроль, безопасность и стабильность. 2, автоматическое управление температурой в замкнутом цикле, высокая точность, температура может контролироваться поэтапно. 3Двигательная часть управляется с помощью преобразования частоты. 5Для обнаружения напряжения применяется механизм обнаружения напряжения маятника. 4Вся операция осуществляется с помощью сенсорного экрана, что удобно и быстро. |
||||
|
(3) Часть двигателя |
1Сервомоторы: 6 комплектов 2- Мотор обратного наворота + частота: 1 набор 6Двигатель транспортировки чернил: 120 Вт* 4 комплекта |
||||
|
(4) Раздел контроля безопасности |
1. В состоянии аварийной остановки все прессовые ролики отключены от давления и все вращающиеся двигатели перестают работать 2. Когда нажимается кнопка аварийной остановки, система обеспечивает, что все двигатели трансмиссии машины могут быть быстро остановлены с помощью прямой аппаратной аварийной остановки Есть три способа остановить машину. 1) Аварийная остановка 2) Быстрая остановка (подходит для повреждения и тревоги) 3) Остановитесь нормально |
||||
| 14),Пневматическая установка: | |||||
|
Требования |
1Давление воздуха: 0,7 МПа±0,1 МПа 2Диафрагма насоса отдельный воздушный путь |
||||
| 15),Объединение освещения | |||||
| Место установки | Устройство печати + устройство перемотки | ||||
| Способ освещения | Светодиодный свет | ||||
| Яркость лампы | ≥ 300Lx | ||||
Мы предоставляем техническую поддержку и услуги для RY-B-6 Color-1000mm Roll paper ((30-260g/m2) и других гибких упаковочных материалов.Наша команда опытных техников и инженеров готовы помочь вам с любыми вопросами или проблемами, которые могут возникнуть.. Мы предлагаем широкий спектр услуг, таких как установка, обслуживание, устранение неполадок и ремонт. Кроме того, мы предлагаем обучение и консультации, чтобы гарантировать, что ваши машины работают как можно лучше.
На нашем заводе мы предоставляем полный спектр услуг для RY-B-6 Color-1000mm Roll paper ((30-260g/m2) и других гибких упаковочных материалов.Наша команда техников и инженеров готовы помочь вам с любыми вопросами или проблемами, которые у вас могут возникнутьОт установки до обслуживания, наша команда полностью оснащена и готова помочь вам.
Наша цель - предоставить лучшую техническую поддержку и услуги для RY-B-6 Color-1000mm Roll paper ((30-260g/m2) и других гибких упаковочных материалов.Наша команда экспертов готова ответить на любые вопросы или вопросы, которые у вас могут возникнутьМы гордимся тем, что предоставляем качественные услуги, и мы стремимся обеспечить ваше удовлетворение.
RY-B-6 Color-1000mm Roll paper ((30-260g/m2) и другие гибкие упаковочные материалы.Машины полностью смонтированы., а затем завернуты в пленку и упакованы в деревянную коробку для фумигации.
Машины отправляются воздушным или морским транспортом в зависимости от предпочтений заказчика.
