| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | Supreme |
| Сертификация: | CE |
| Номер модели: | CI-E |
| Количество мин заказа: | 1 |
| Цена: | negotiable |
| Упаковывая детали: | Коробка окуривания деревянная |
| Время доставки: | 120 рабочих дней |
| Условия оплаты: | L/C, T/T, Western Union, MoneyGram |
| Поставка способности: | 5sets/months |
| Видео: | Для видео, отправленного, пожалуйста, на Wechat/wa Me: +8618072118971 | Язык: | Можно настроить на обычный язык клиента для простых операций |
|---|---|---|---|
| Наименование продукта: | CI бумаги фильма сокращения ярлыка воды PVC OPP BOPP ЛЮБИМЦА PE NY PP барабанчика центра чернил печа | Примечание: | Из-за модернизации и развития, выше таблицы данных и изображения только для справки, для новейших ма |

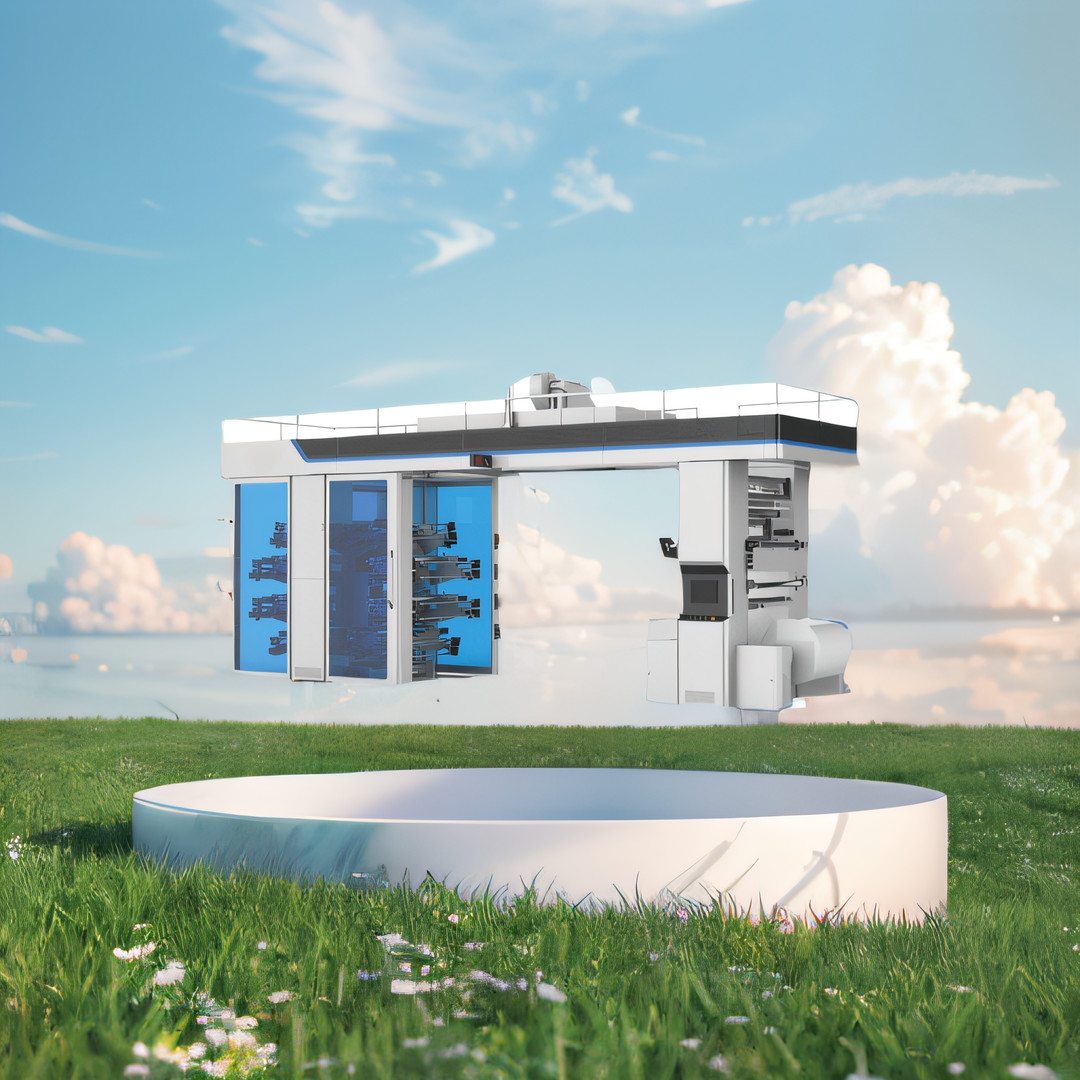

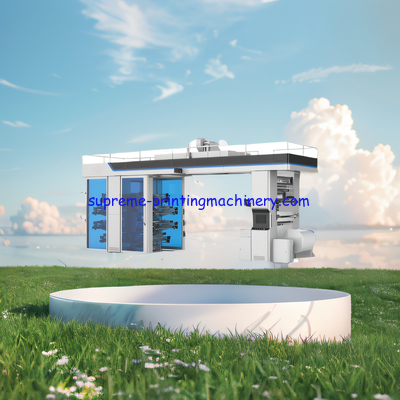

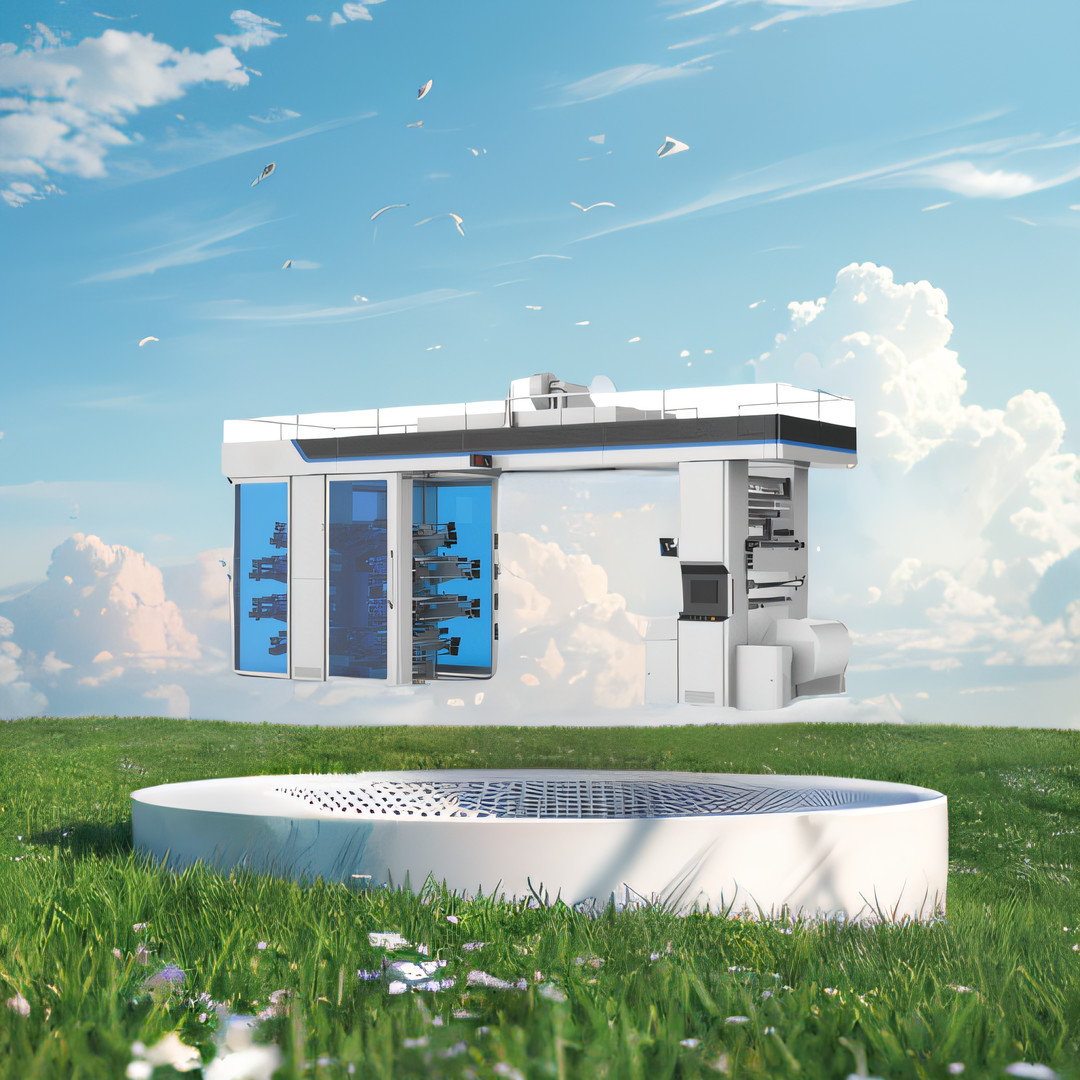

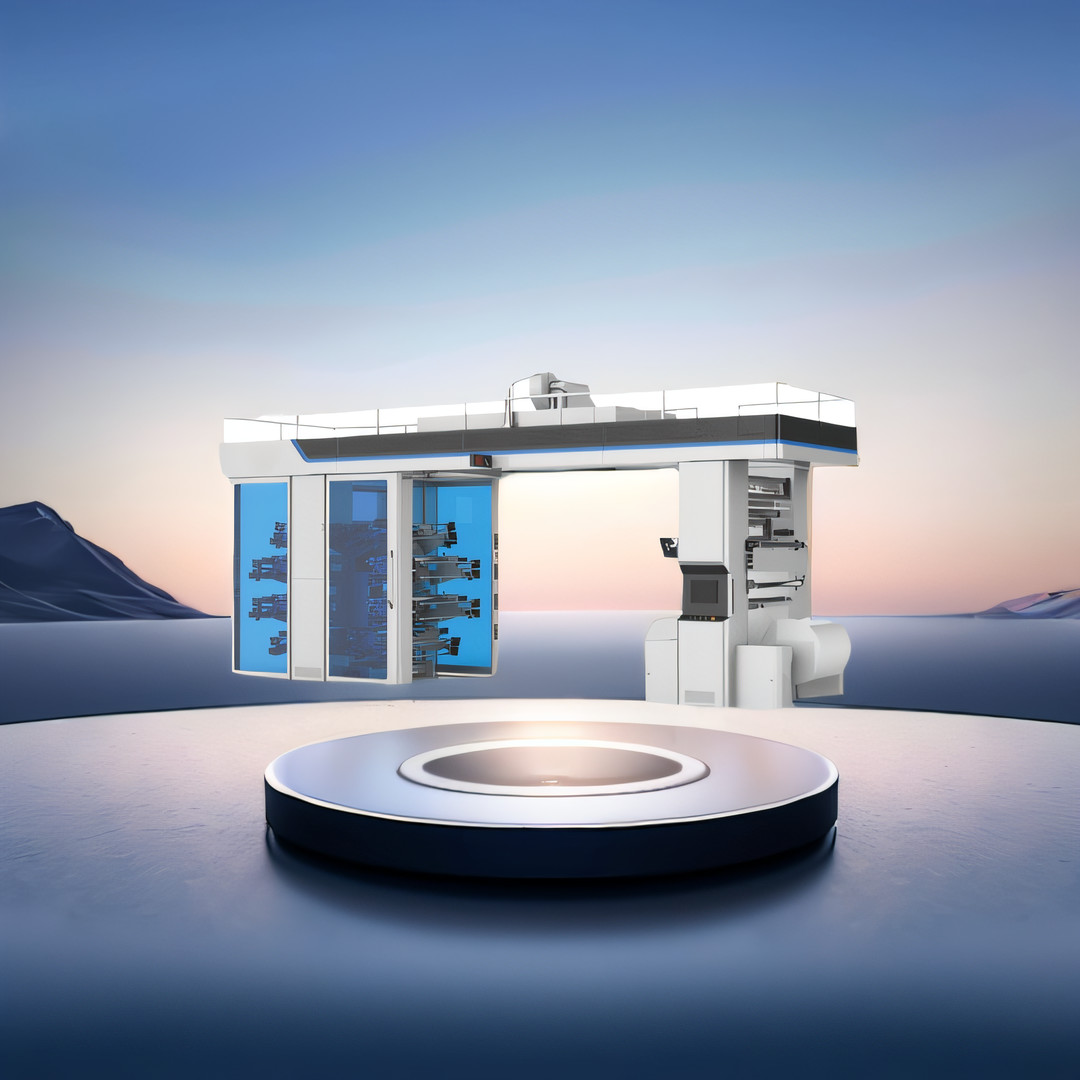

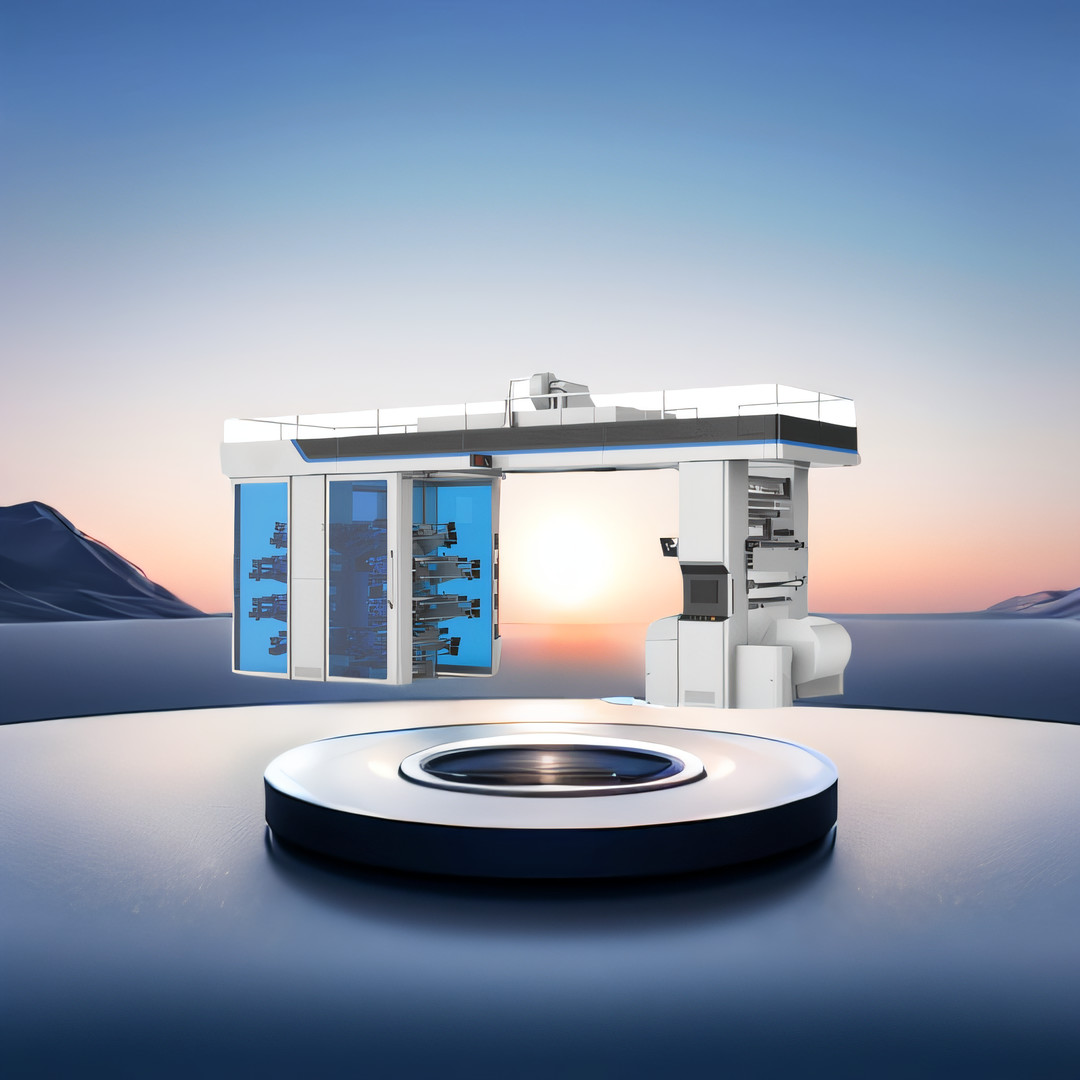

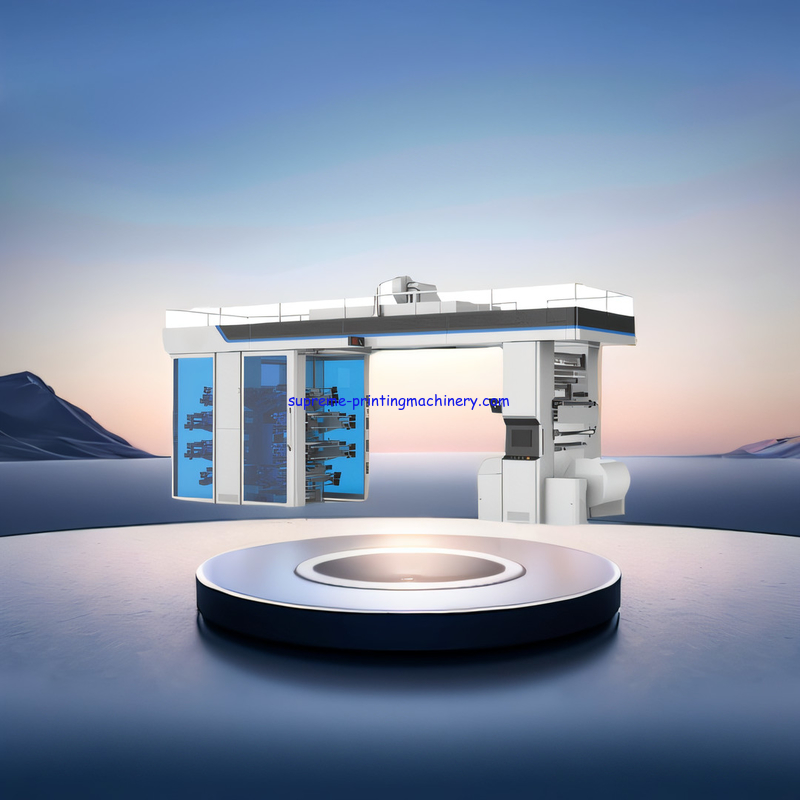

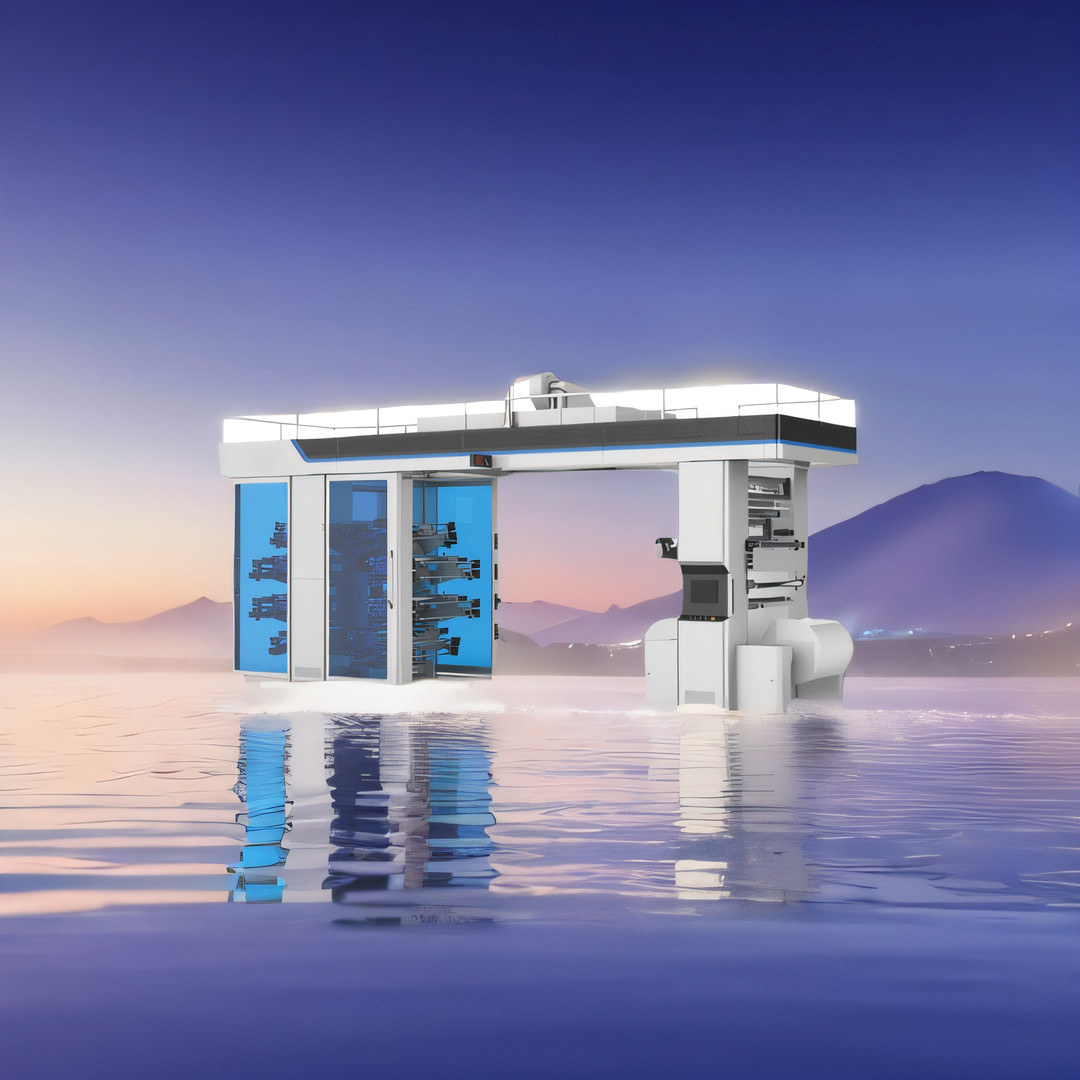

Флексографская печатная машина CI на водной основе. Сольвентные чернила. Центральный барабан PE NY PP PET PVC OPP BOPP. Этикетка на водной основе. Термоусадочная пленка. Бумага.
http://www.youtube.com/@labelturretrewindingmachinery
| 1,ПечатьСубстрат: | ||||||
| полиэтиленовая пленка, рулонная бумага, нетканые материалы и другие гибкие упаковочные материалы. | ||||||
| 2,Принцип работы машины (в основном включает следующие детали): | ||||||
| Блок размотки → поворотный стержень предпечатного натяжения → коррекция отклонения перед прессом → тяга перед прессом → печатная секция (8 цветов) → нагрев и сушка → поворотный стержень натяжения перед тягой → тяга перемотки → поворотный стержень натяжения перед перемоткой → Блок перемотки → система управления и операционный стол | ||||||
| 3,Основной параметр | ||||||
| Модель | CI-E-8 Цвет-1200мм | |||||
| Цвет печати | 8 цветов (одна сторона печати) | |||||
| Макс. ширина материала | 1200 мм | |||||
| Максимальная эффективная ширина печати | 1170 мм | |||||
| Длина печати | 345-860 мм | |||||
| Механическая скорость | 50-280м/мин | |||||
| Скорость печати | 50-260м/мин(в зависимости от печати различными материалами) | |||||
| Точность надпечатки | Горизонтально: ±0,12, продольно: ±0,15 | |||||
| Толщина пластины (включая двустороннюю клейкую ленту) | 1,7 мм (толщина двустороннего клея: 0,38 мм) | |||||
| Анилоксовый валик | Керамический анилоксовый валик | |||||
| Тип чернил | Чернила на водной основе или сольвентные чернила | |||||
| Мощность нагрева | 128кВт | |||||
| Суммарная мощность | 168КВт | |||||
| Вес машины | Около: 25000 кг | |||||
| Размер машины | 8500*3500*4550мм | |||||
| Рабочий источник питания | 3П 380В 50Гц | |||||
| 3,Основные компоненты машины: | ||||||
| 1), блок стойки | ||||||
| Принять утолщенную специальную чугунную стеновую плиту, а основание соединить с фундаментом. | ||||||
| 2), блок размотки | ||||||
| Станция отдыха | Двойная рабочая станция | |||||
| Метод управления | Управление двигателем с переменной частотой | |||||
| Мощность двигателя | 4кВт | |||||
| Максимальный диаметр размотки | 600 мм | |||||
| Размотать вал | Вентиляционная шахта | |||||
| Метод поддержки | Предохранительный вал | |||||
| Режим загрузки | Вручную или вилочным погрузчиком | |||||
| 3), размотайте блок EPC: | ||||||
| Состав | Движение влево и вправо | |||||
| Составлять | Контроллер + серводвигатель + фотоэлектрический глазок | |||||
| метод EPC | Фотоэлектричество | |||||
| Метод управления | Серводвигатель | |||||
| Расстояние | +-50 мм | |||||
| 4),Материальный поток: | ||||||
| Способ вождения | Алюминиевый направляющий ролик | |||||
| Фиксированный тип | Несущий | |||||
| 5), размотать тяговый блок | ||||||
| Состав | Тип ролика между резиновым колесом и стальным роликом; Стальной ролик является приводным роликом, а резиновый ролик — прижимным роликом. | |||||
| Режим регулирования давления | Цилиндр | |||||
| Характеристики | Комбинация стального изгибающего ролика, высокая точность разделения натяжных секций. | |||||
| Дорога | Унифицированный привод от главного двигателя | |||||
| 6), печатный блок: | ||||||
| (1)Составлять: | ||||||
| Центральный барабан, центральная передаточная шестерня, опорная база, анилоксовый валик, печатный цилиндр, ракельный нож, соединительный механизм, регулируемый поворот руки + винтовой стержень, масляный цилиндр, чернильный картридж, подшипник | ||||||
| (2) Функция каждого компонента: | ||||||
|
Центральный барабан |
1. Функция: управлять всей печатной частью 2. Происхождение: отечественное (включая автоматическую систему охлаждения). 3. Структура: внутренняя и внешняя структура с двойными стенками, производство высококачественной легированной стали, а также многократная точная динамическая балансировка и гальваническая обработка поверхности, эффективно гарантирующая, что поверхность не подвергается коррозии. 4. Фиксированный режим: для поддержки используется высокоточный импортный двухрядный роликовый подшипник.Весь набор поддерживающего механизма импортируется вместе с большим роликом для обеспечения точности. 5. Режим управления: независимое пневматическое тормозное тормозное устройство, на конце вала барабана установлено десять тысяч уровней высокоточного энкодера, обнаружение сигнала скорости барабана в реальном времени, чтобы гарантировать, что валик печатной формы, валик и центр поверхности цилиндра линейная синхронизация скорости 6. Режим вождения: привод от главного двигателя. |
|||||
|
Центральная ведущая шестерня |
1. Функция: привод центрального барабана. 2. Происхождение: отечественное. 3. Структура: используется материал 20 Crmos.После зубофрезерования зуб закаливают и отпускают, а затем шлифуют зубья. Высокоточная передача, которую нелегко повредить. 3. Фиксированный режим: используйте высокоточный импортный двухрядный роликовый подшипник для поддержки и обеспечения точности. 4. Режим управления: независимое пневматическое тормозное устройство, высокоточный энкодер с уровнем 10 000 установлен на конце вала барабана для определения сигнала скорости барабана в режиме реального времени, чтобы обеспечить синхронную линейную скорость ролика печатной формы, аниликон. ролик и поверхность центрального барабана 5. Режим вождения: привод от главного двигателя |
|||||
| База поддержки | Функция: зафиксируйте все фитинги для печатных битов. | |||||
|
Печатный цилиндр |
1. Функция: вставить печатную форму. 2. Форма ролика: тип вала. 3. Длина печати: 345-860 мм (ролики разных характеристик необходимо заменять на разные размеры) 4, фиксированный способ: печатный вал использует опорную конструкцию консольной балки, прецизионный роликовый подшипник с двойной линией, высокую точность вращения, удобную и быструю замену 5. Режим движения: пластинчатый валик соединен с анилоксовым валком и центральной шестерней барабана, которая приводится в движение главным двигателем. |
|||||
|
Печатная пластина |
1. Функция: перенос рисунков на печатные материалы. 2, материал: версия из смолы (толщина: 1,7 мм, толщина двустороннего клея 0,38 мм) |
|||||
|
Анилоксовый валик |
1. Функция: нанесение краски, перенос напечатанного рисунка на печатную форму. 2. Форма анилоксового валика: керамический анилоксовый валок вала. 3. Фиксированный режим: используется опорная конструкция консольной балки, прецизионный роликовый подшипник с двойной линией, высокая точность вращения, удобная и быстрая замена. 4. Режим движения: между анилоксовым валком и пластинчатым валком используется зубчатое соединение, которое приводится в движение главным двигателем. 5. Автоматический перенос чернил: когда машина останавливается или отключается от пресса, анилиновый валик и пластинчатый валик автоматически снимаются с пресса.После того как печатная краска переносится на печатный материал, формный валик и центральный барабан снимаются с печатной машины, чтобы поддерживать форму в чистоте;При остановке или давлении керамический валик автоматически переключается в однородное состояние чернил. |
|||||
|
Доктор лезвие |
1. Функция: Равномерно нанесите чернила на анилоксовый валик. 2, количество: каждый цвет с одним набором закрытых ракелей, уменьшает испарение чернил, поддерживает вязкость и очищает чернила. 3. Материал: полость изготовлена из профилей из алюминиевого сплава, с функцией быстрой замены. 4. Режим очистки: корпус скребка оснащен передним и обратным скребком, который действует как уплотнение, а также передним скребком, который действует как скребок.Давление равномерное, обе стороны фиксируются блоком уплотнения полости, который более удобен для замены. |
|||||
| Метод рисования по шаблону | Комбинированный скребок скребка и ролика способствует очистке соскребающих чернил, эффект печати становится более четким. | |||||
| Регулировка поворота руки + винт | Ракельное лезвие и анилоксовый валик в сочетании способствуют очистке соскребающих чернил, эффект печати становится более четким. | |||||
|
Нефтяная станция |
Функции: печатная форма оснащена устройством давления масла (увеличивает силу блокировки, а высокоскоростная работа более стабильна), печатная форма автоматически останавливает чернильный двигатель, печатная форма автоматически запускает устройство переноса чернил, когда машина останавливается, печатная форма вращается, что делает печать быстрой и удобной. | |||||
| Путьнанесения чернил на узор | Ракельное лезвие и анилоксовый валик в сочетании способствуют очистке соскребающих чернил, эффект печати становится более четким. | |||||
| Несущий | Полузакрытые подшипники производства Японии. | |||||
| Режим вождения | Каждая цветовая группа использует один и тот же привод двигателя с преобразованием частоты, зубчатую передачу, регулировку скорости преобразования частоты. | |||||
| 4, блок регистрации цвета: | ||||||
| Регистрация цвета |
1. Горизонтально: регулировка поворота руки + фиксирующая втулка + подшипник + стопорный винт + двигатель 2. Продольное: регулируемый поворот руки + фиксированное сиденье + подшипник + стопорный винт + двигатель |
|||||
| Точность регистрации | ±0,12 мм | |||||
| Способ регистрации |
1, продольный: ручная большая регулировка, микрорегулировка двигателя 2, горизонтальный: ручная большая регулировка, микрорегулировка двигателя + автоматическая регистрация компьютера |
|||||
| Расстояние регистрации | ±30 градусов | |||||
| 5, блок чернил: | ||||||
| Черниламетод размещения | Лоток для чернил из ржавой стали, ручной подъем, возможность быстрой загрузки и разгрузки. | |||||
| Путь перекачки чернил | Пневматический насос с двойной диафрагмой имеет функцию автоматической промывки канала подачи чернил и камеры скребка. | |||||
| Природа чернил | Чернила на водной основе, чернила на основе растворителя, клей на водной основе. | |||||
| 6, блок сушки тепла: | ||||||
| Состав | Основная духовка + цветная композиция духовки | |||||
| Сушить между каждым цветом |
1, режим нагрева: электрическая нагревательная трубка, автоматический контроль температуры, максимальная температура 60 ℃ (комнатная температура 20 ℃) 2, мощность нагрева: 18 кВт 3, режим подачи тепла: использование вентилятора, обдувающего горячим воздухом. 4, режим управления: управление ПК, существует функция цепи между нагревателем и вентилятором, операция хоста, чтобы гарантировать, что вентилятор запускает объем воздуха до того, как нагреватель сможет запуститься, чтобы предотвратить повреждение нагревателя, цифровая регулировка. 5. Режим установки: фиксируется после каждой печатной единицы. 6, конструкция духовки: полуоткрытая конструкция, коробка для воздушной горловины типа ветрового ножа. 7. Длина духовки: 150 мм/*7 комплектов. |
|||||
| Концентрированная верхняя сушка |
1. Режим нагрева: электрическая нагревательная трубка, автоматический контроль температуры, максимальная температура 80 ℃ (комнатная температура 20 ℃). 2, мощность нагрева: 96 кВт 3, режим подачи тепла: использование вентилятора, обдувающего горячим воздухом. 4, конструкция духовки: полностью закрытая конструкция, сильфон имеет изоляционную конструкцию и имеет функцию циркуляции тепла, объем впускного и выпускного воздуха можно регулировать отдельно, уменьшая потери энергии. 5, режим открытия духовки: открытие и закрытие цилиндра, а также с защитным устройством. 6, режим управления: управление ПК, существует функция цепи между нагревателем и вентилятором, операция хоста, чтобы гарантировать, что вентилятор запускает объем воздуха до того, как нагреватель сможет запуститься, чтобы предотвратить повреждение нагревателя, цифровая регулировка. 7. Длина печи: 4 м. 8. Другое: направляющий ролик в сушильной камере принимает активную форму, а скорость синхронизируется с главной машиной. |
|||||
| Другие примечания | Температуру сушки каждой секции можно установить отдельно в зависимости от печатного материала.Объем воздуха для сушки в каждой секции можно установить самостоятельно в соответствии с фактической ситуацией печати и автоматическим контролем постоянной температуры. | |||||
| 8. Блок обнаружения изображения: | ||||||
| Функция | Проверьте качество печатной продукции | |||||
| Составлять | Камера + контроллер + экран дисплея | |||||
| Режим отображения | В соответствии с потребностями конкретных потребностей в регулируемом диапазоне, чтобы расширить объем проверки. | |||||
| Режим обнаружения | Движение влево и вправо | |||||
| 9, часть натяжения перед перемоткой | ||||||
| Метод управления | Натяжная поворотная штанга | |||||
| Метод настройки | цилиндр с низким коэффициентом трения | |||||
| 10, тяговый блок перемотки: | ||||||
| Составлять | Тип ролика между резиновым колесом и стальным роликом; Стальной ролик является приводным роликом, а резиновый ролик — прижимным роликом. | |||||
| Режим регулирования давления | Цилиндр | |||||
| Технические характеристики | Комбинация стального изгибающего ролика, высокая точность разделения натяжных секций. | |||||
| 11, натяжная часть после намотки тяги | ||||||
| Метод управления | Натяжная поворотная штанга | |||||
| Метод регулировки | Цилиндр с низким коэффициентом трения | |||||
| 12, блок перемотки: | ||||||
| Станция отдыха | Двойная рабочая станция | |||||
| Метод управления | Управление двигателем с переменной частотой | |||||
| Мощность двигателя | 5,5 кВт | |||||
| Максимальный диаметр размотки | 600 мм | |||||
| Размотать вал | Воздушный вал (диаметр сердечника: 76 мм) | |||||
| Метод поддержки | Страховочное стремя | |||||
| Режим загрузки | Вручную или вилочным погрузчиком | |||||
| 13, блок электроприборов: | ||||||
|
1)Часть электрического шкафа |
1. Все электроприборы и системы управления централизованно монтируются в защищенном от пыли электрошкафу с вентилятором, установленном сбоку приемного блока.Мост оборудован пешеходным переходом наверху для облегчения проверки проводов. 2. Степень защиты электрошкафа IP54, хорошая герметичность. |
|||||
|
2)Ээлектрическая система управления |
1. Система управления всей машиной использует централизованное управление с помощью ПК для осуществления систематического контроля натяжения всей машины по замкнутому контуру. Контроль, безопасность и стабильность. 2, автоматическое управление температурой с замкнутым контуром, высокая точность, температуру можно контролировать поэтапно. 3. Приводная часть управляется преобразованием частоты. 5. Для обнаружения натяжения используется механизм обнаружения маятникового ролика. 4. Вся операция управляется сенсорным экраном, что удобно и быстро. |
|||||
|
3)Моторная часть |
1. Главный двигатель + преобразователь частоты: 1 комплект. 2. Двигатель размотки + преобразователь частоты: 1 комплект. 3. Тяговый двигатель перемотки + преобразователь частоты: 1 комплект. 4. Двигатель перемотки + преобразователь частоты: 1 комплект. 5. Двигатель для транспортировки чернил: 8 комплектов. 6. Двигатель вперед и назад: 16 комплектов. 7. Двигатель регистрации цвета: 16 комплектов. |
|||||
|
4)Раздел контроля безопасности |
1. В состоянии аварийной остановки все прижимные ролики теряют давление, и все вращающиеся двигатели перестают работать. 2. При нажатии кнопки аварийной остановки система гарантирует, что все трансмиссионные двигатели машины могут быть быстро остановлены посредством прямой аппаратной аварийной остановки. Есть три способа остановить машину 1) Аварийная остановка 2) Быстрая остановка (подходит для поломки и сигнализации) 3) Остановиться нормально |
|||||
| 14, Пневматический блок: | ||||||
|
Требования |
1. Давление воздуха: 0,7 МПа±0,1 МПа. 2, отдельный воздушный путь мембранного насоса |
|||||
| 15, блок освещения | ||||||
| Место установки | Печатная секция + блок перемотки | |||||
| Метод освещения | Светодиодный | |||||
| Яркость лампы | ≥300Лк | |||||
| 16,Аксессуарыбсписок рандов: | ||||||
| Имя | Бренд | Количество | ||||
| Центральный барабан (включая водяное охлаждение) | Отечественный качественный | 1 комплект | ||||
| Центральная шестерня | Отечественный качественный | 1 комплект | ||||
| Регистрация системы | Хуамао Китай | 1 комплект | ||||
| Система управления проектами ПЛК | Инновации Китая | 1 комплект | ||||
| Сенсорный экран | Фаньи Китай | 1 комплект | ||||
| Система обнаружения изображений | Пусай Китай | 1 комплект | ||||
| Главный мотор | Сименс Германия | 1 комплект | ||||
| Размотка + перемотка двигателя | Сименс Германия | 2 комплекта | ||||
| Автомобильные чернила | Отечественный качественный | 8 компл. | ||||
| Тяговый двигатель | Сименс Германия | 1 комплект | ||||
| Двигатель вперед и назад | Отечественный качественный | 16 комплектов | ||||
| Инвертор | Инновации Китая | 6 комплектов | ||||
| Вентилятор | Отечественный качественный | 1 комплект | ||||
| Керамический анилоксовый валик | Отечественный качественный | 8 шт. | ||||
| Система управления ЕРС | Отечественный качественный | 1 комплект | ||||
| Алюминиевый направляющий ролик | Отечественный качественный | некоторый | ||||
| Вентиляционная шахта | Отечественный качественный | 1 шт | ||||
| Лезвие камерного ракеля | Самостоятельное производство | 8 комплектов | ||||
| Резиновый валик | Отечественный качественный | 2 комплекта | ||||
| Односторонний подшипник | Германия АСНУ | некоторый | ||||
| Обычный подшипник | Китайский HRB | некоторый | ||||
| Электрический блок управления | Самостоятельное производство | 1 комплект | ||||
| Электроприборы низкого напряжения | Шнайдер Франция | 1 комплект | ||||
| Импульсный источник питания | Минвэй | 1 комплект | ||||
| Выключатель | Шнайдер Франция | 1 комплект | ||||
| Стойка | Отечественный качественный | 1 комплект | ||||
| Пневматические компоненты | Отечественный качественный | 1 комплект | ||||
| 17,Бесплатные аксессуары с машиной: | ||||||
| Имя | Количество | |||||
| Печатный цилиндр |
8шт (Толщина пластины: 1,7 мм + клейкая лента 0,38 мм) |
|||||
| Ящик для инструментов | 1 комплект | |||||
| Пневматический пистолет | 1 шт | |||||
| Выключатель | 2шт | |||||
| Реле | 2шт | |||||
| Руководство по эксплуатации машины | 1 комплект | |||||
| Руководство по инвертору | 1 комплект | |||||
| Руководство по контроллеру EPC | набор | |||||
| 18,Конфигурация периферийных устройств клиента: | ||||||
| 1),Основные требования: | ||||||
| Имя | Требования | Способпокупки | ||||
| Место установки | ровный пол | аутсорсинг | ||||
| Оператор | 2 человека | аутсорсинг | ||||
| Электроснабжение (промышленное электричество) | 3П 380В-50Гц | аутсорсинг | ||||
| Внешняя линия электропитания машины (длина зависит от площадки) | 4 провода 105㎡ | аутсорсинг | ||||
| Гидравлическое масло | Промышленный класс | аутсорсинг | ||||
| 2),Печатающее устройство: | ||||||
| Имя | Количество | Способпокупки | ||||
| Воздушный насос (≥1,5 кВт), давление воздуха: 0,7 МПа ± 0,1 МПа. | 1 комплект | Покупка на стороне или от нашего имени | ||||
| Чернила для печати | >20 кг/цвет | аутсорсинг | ||||
| Пластина + двусторонняя клейкая лента (рисунок для печати выполнен в виде пластины) | ≥1 комплект | аутсорсинг | ||||
| Лезвие (аутсорсинг, 1 коробка 100 м, около 1000 юаней/коробка) | 1 коробка | Покупка на стороне или от нашего имени | ||||
Мы предоставляем техническую поддержку и услуги для флексографской печатной машины CI. Сольвентные чернила на водной основе. Центральный барабан PE NY PP PET PVC OPP BOPP Water Label Термоусадочная пленка Бумага.Наша команда опытных технических специалистов и инженеров готова помочь вам с любыми вопросами или проблемами, которые могут у вас возникнуть.Мы предлагаем широкий спектр услуг, таких как установка, обслуживание, устранение неисправностей и ремонт.Кроме того, мы предлагаем обучение и консультации, чтобы обеспечить максимальную работу вашего оборудования.
На нашем предприятии мы предоставляем полный спектр услуг для флексографской печатной машины CI. Сольвентные чернила на водной основе. Центральный барабан PE NY PP PET PVC OPP BOPP Водная этикетка Термоусадочная пленка Бумага.Наша команда технических специалистов и инженеров готова помочь вам с любыми вопросами или проблемами, которые могут у вас возникнуть.От установки до обслуживания наша команда полностью оснащена и готова помочь вам.
Наша цель — предоставить лучшую техническую поддержку и услуги для флексографской печатной машины CI. Сольвентные чернила на водной основе. Центральный барабан PE NY PP PET PVC OPP BOPP Водная этикетка Термоусадочная пленка Бумага.Наша команда экспертов готова ответить на любые ваши вопросы или проблемы.Мы гордимся предоставлением качественных услуг и стремимся обеспечить ваше удовлетворение.
Флексографская печатная машина CI. Сольвентные чернила на водной основе. Центральный барабан PE NY PP PET PVC OPP BOPP Этикетка для воды Термоусадочная пленка Бумага тщательно упаковывается, чтобы гарантировать ее безопасную доставку и в отличном состоянии.Машины полностью собраны, затем завернуты в пленку и упакованы в деревянный ящик для фумигации.
Машины доставляются воздушным или морским транспортом, в зависимости от предпочтений клиента.
